Светильник настенный или потолочный ЖБУ02, РБУ02, ГБУ02
| Напряжение, В : |
220 +10% |
| Номинальная частота, Гц : |
50 |
| Климатическое исполнение : |
У1,ХЛ1 |
| Габаритные размеры : |
410x180x350 | |
 |
Назначение: Освещение подъездов зданий, проходов, подземных пешеходных переходов.
Тип источника света: ДНаТ 70,100 ДРЛ 80,125 ДРИ 70,100
Конструкция
- Корпус литой алюминиевый.
- 0тражатель изготовлен из алюминия фирмы "Аlanod".
- Призматическое защитное стекло из светостабилизированного поликарбоната с дополнительными ребрами жесткости.
- Уплотняющая прокладка из кремнийорганической резины.
- Степень защиты IP54.
- Климатическое исполнение: У1,ХЛ1.
|
 |
|

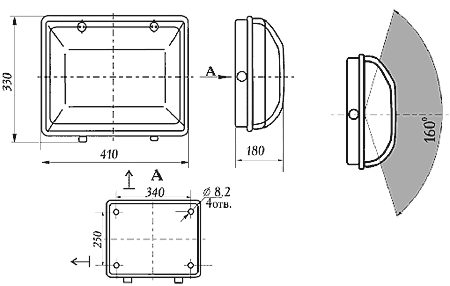

| Рис. 1 |
|
|
|
|
|
ПРЕИМУЩЕСТВА:
- Светильник прост и удобен в обслуживании.
- Светильник вандалоустойчив.
- Отражатель устойчив к воздействию окружающей среды, сохраняет светотехнические параметры в процессе эксплуатации.
- Защитное стекло ударопрочно и устойчиво к воздействию ультрафиолета.
|
Установка и обслуживание
- Конструкция предусматривает возможность установки светильников как на стену, так и на потолок.
- Для технического обслуживания светильников необходимо вывернуть четыре спец. винта, снять крышку с рассеивателем. Это обеспечит свободный доступ к лампе с патроном и комплектующим деталям (дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами).
- Сборку светильника производить в обратной последовательности.
Технические параметры светильников
| Наименование |
Коэфф
ициент мощности, не менее |
Тип лампы |
Ном.
мощность лампы, Вт |
Патрон |
КПД %, не менее |
Тип
кривой силы света |
Степень защиты, IP |
Масса, кг |
| ЖБУ02-70-002 |
0,85 |
ДНаТ |
70 |
Е27 |
65 |
косинусная |
IP54 |
7,5 |
| ЖБУ02-100-002 |
0,85 |
ДНаТ |
100 |
Е40 |
65 |
косинусная |
IP54 |
7,8 |
| РБУ02-80-002 |
0,85 |
ДРЛ |
80 |
Е27 |
65 |
косинусная |
IP54 |
5,6 |
| РБУ02-125-002 |
0,85 |
ДРЛ |
125 |
Е27 |
65 |
косинусная |
IP54 |
7,5 |
| ГБУ02-70-002 |
0,85 |
ДРИ |
70 |
Е27 |
65 |
косинусная |
IP54 |
7,5 |
| ГБУ02-100-002 |
0,85 |
ДРИ |
100 |
Е27 |
65 |
косинусная |
IP54 |
7,8 |

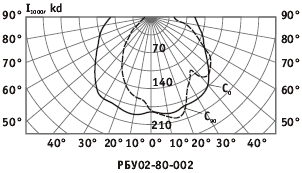

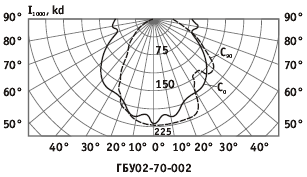

Кривые распределения силы света
|
